DETAIL B
SCALE 1 : 2
T4P-H

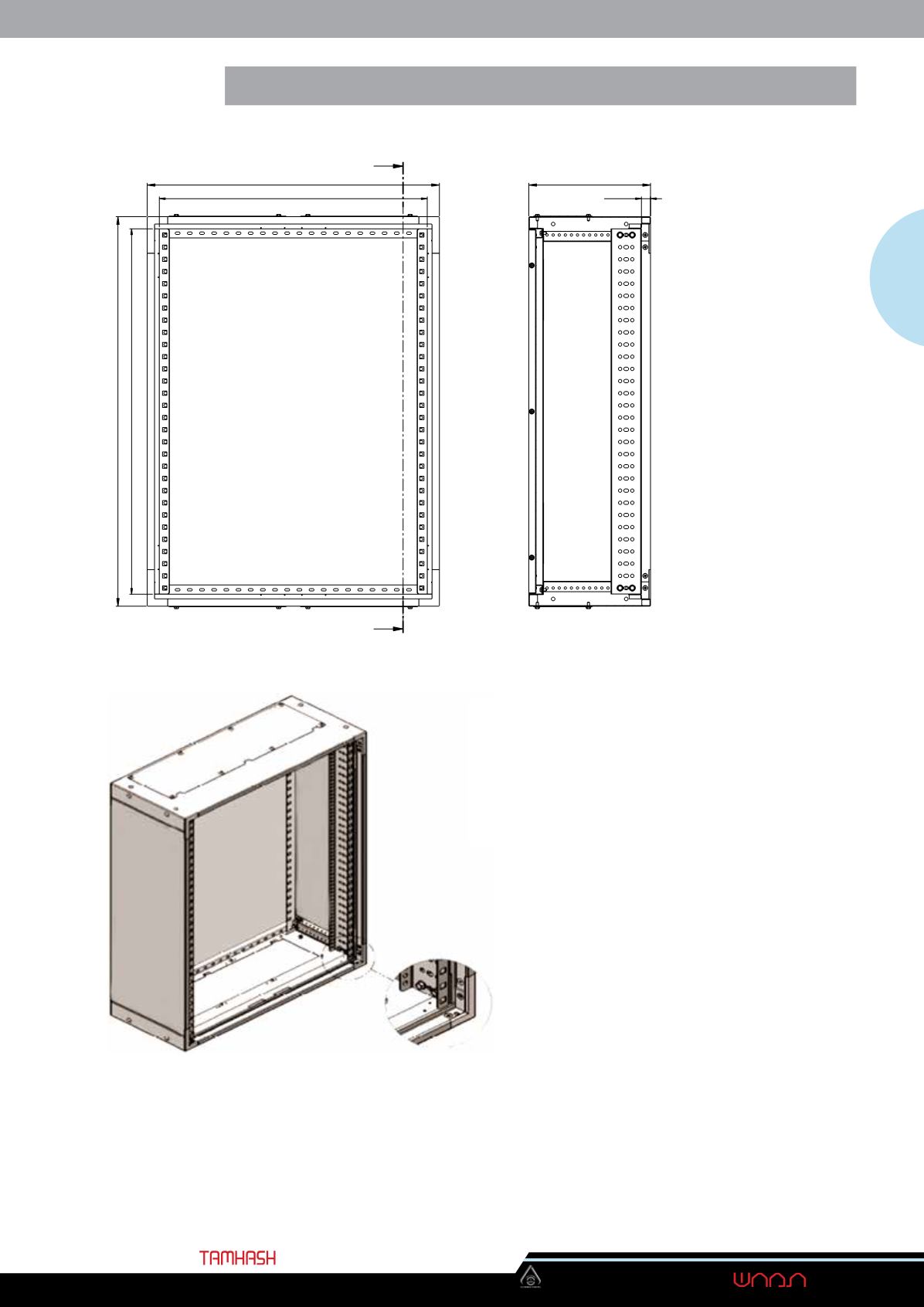

הוראות הרכבה למודול פנלים פנימיים
יש למקם את הפרופיל להרכבת פנלים פנימיים במקום הרצוי
340140
ברגים - מק”ט
4
ולחזק בעזרת
לפרופיל בצד השני של הארון
1,2
חזור על פעולות
W
PANELS AREA HEIGHT - H-50
H
INTERNAL PANELS WIDTH - W-52
A
A
19 m
m
B
SECTION A-A
DETAIL B
SCALE 1 : 2
הוראות הרכבה לפרופילים של מודול פנלים פנימיים
למקם את הפרופיל להרכבת פנלים פנימיים במקום הרצוי
לחזק בעזרת
4
ברגים - מק"ט
340140
חזור על פעולות
1,2
לפרופיל בצד השני של הארון
פנלים פנימיים מזמינים בהתאם לדרישות הלקוח, ומרכבים
בעזרת אום צפה
M6 -
מק"ט
BRAZ,
ובורג פנלים - מק"ט
BRPM6
D
