תמחש - סיסטם עד 4000A

464 / 546

464
תאי חלוקה
עם תאי חלוקה OUT-H דוגמאות לתאי יציאה

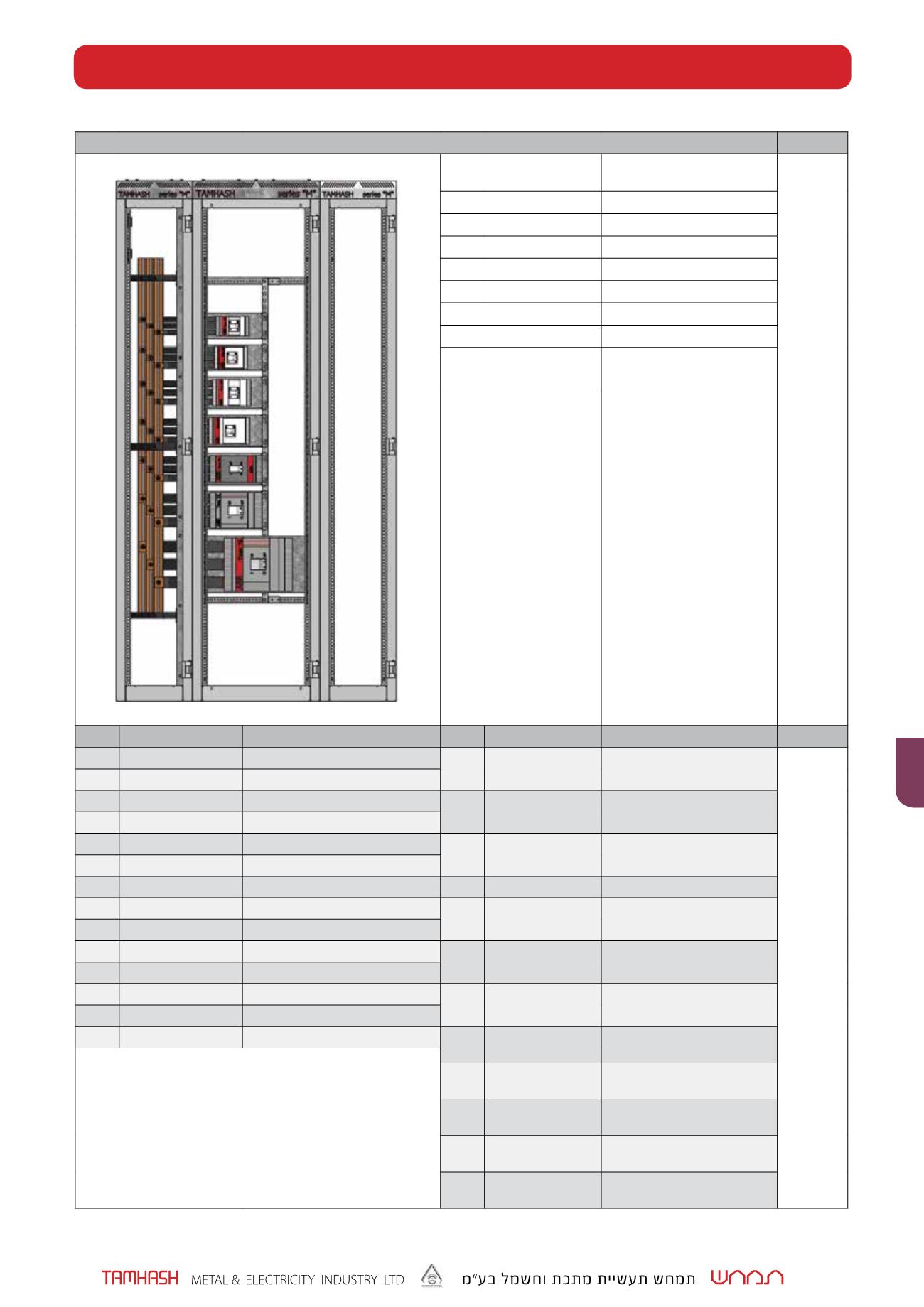

תצורה DBB תא חלוקה + OUT-H תא + תא כבלים
מראה תא
עם/ללא
פנלים
פירוט מפסקים וחישוב
מודולים:
TELEDI בחירת פסי
בהתאם לעמסת התא:
1.25 - מודול XT1 160A - XT1
1.25 - מודול XT2 160A - XT2
1.5 - מודול XT3 250A - XT3
1.5 - מודול XT4 250A - XT4
1.5 - מודול T4 320A - T4
1.75 - מודול T5 400A - T5
2.5 - מודול T6 630A - T6
11.25סה"כ מודולים:
2170Aסה"כ זרמים בתא:
0.7מקדם העמסה בתא:
2170x0.7=1519
TELEDI 1600Aיש לבחור
אפיון פריט מק"ט כמות אפיון פריט מק"ט כמות
דוגמאת
כתב
כמויות
להזמנה
חד צדדי, מידות: T4P-M תא כבלים
2050x300x650
SYCC-2053065-0 1
OUT-H לתא T6 פלטה למפסק ABWP-OUT-3T6 1
OUT-H לתא T5 פלטה למפסק ABWP-OUT-3T5 1
שמאל, חד צדדי, OUT-H תא יציאה
2050x500x650 :מידות
ABCO-565020 1
OUT-H לתא T4 פלטה למפסק ABWP-OUT-3T4 1
OUT-H לתא XT4 פלטה למפסק ABWP-OUT-3XT4 1
חד צדדי, TELEDI תא חלוקה
2050x300x650 :מידות SYCA-DBB-36510 1
OUT-H לתא XT3 פלטה למפסק ABWP-OUT-3XT3 1
OUT-H לתא XT2 פלטה למפסק ABWP-OUT-3XT2 1
1600A עד TELEDI פסי חלוקה SYAC-DB16-1415 3 OUT-H לתא XT1 פלטה למפסק ABWP-OUT-3XT1 1
TELEDI קיט מבודד לפ"צ
650/800 'לתא ע ISC3-DB4P-ASK65 3
OUT-H לתא T6 פנל למפסק ABPS-OUT-3T6 1
OUT-H לתא T5 פנל למפסק ABPS-OUT-3T5 1
,T6 630A -סט נחושת שזורה ל
650/800 'תא ע
ABIB-T663-K65 1
OUT-H לתא T4 פנל למפסק ABPS-OUT-3T4 1
OUT-H לתא XT4 פנל למפסק ABPS-OUT-3XT4 1
,T5 400A -סט נחושת שזורה ל
650/800 'תא ע
ABIB-T540-K65 1
OUT-H לתא XT3 פנל למפסק ABPS-OUT-3XT3 1
OUT-H לתא XT2 פנל למפסק ABPS-OUT-3XT2 1
,T4 320A -סט נחושת שזורה ל
650/800 'תא ע ABIB-T432-K65 1 OUT-H לתא XT1 פנל למפסק ABPS-OUT-3XT1 1
,XT4 250A -סט נחושת שזורה ל
650/800 'תא ע
ABIB-T325-K65 1
,XT3 250A -סט נחושת שזורה ל
650/800 'תא ע ABIB-T325-K65 1
,XT2 160A -סט נחושת שזורה ל
650/800 'תא ע
ABIB-T116-K65 1
,XT1 160A -סט נחושת שזורה ל
650/800 'תא ע ABIB-T116-K65 1
